详细参数

加工定制：       是

型号：         60DS

出力轴容许径向负荷：180(kgf)

出力轴容许轴向负荷：150(kgf)

出力轴容许力矩：   参考力矩表

入力轴容许径向负荷：100(kgf)

入力轴弯曲力矩：95(kgf)

入力轴扭矩：   6(KGF-M)

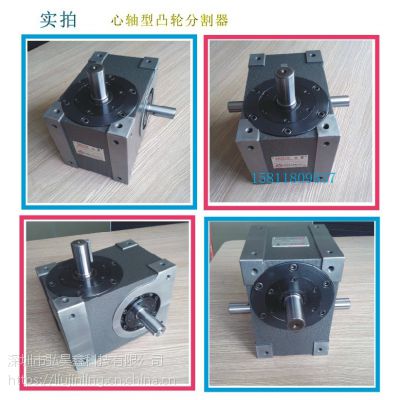

心轴型DS系列

25DS/32DS/38DS/45DS/60DS/70DS/80DS/83DS/110DS/114DS/118DS

此系机种为典型传统式心轴造型,其安装配件之加工安装配合齿轮,联轴器或联轴盘,需特别注意孔径公差(+0.015/-0)及键槽公并(+0.015/-0),其使用场合在输送带驱动,齿轮无间隙联轴器结合驱动居多。

使用说明

1、机体的安装:

( 1 )、该分割器是经精密加工和正确装配调整而得到的高精度分割机构。用户使用前，不得擅自调整、拆卸、组装。

( 2 )、确认该分割器安装面有无损伤，如有损伤，用油石修整。

( 3 )、找正输入、输出轴的位置，加注定位销，均匀地拧紧螺钉。

( 4 )、该分割器承受脉动负荷力矩作用，安装必须十分牢固。

由于本分割器安装面相对于输入、输出轴的垂直或平行度较高，设备的安装基面一定要***使本分割器的输入、输出轴方向与设备所需的输入、输出方向同轴。不能偏斜或偏心。否则，不但影响到输出精度，而且会严重地损坏分割器。因为这时，该分割器处于不正常的受力状态。

2 、输入、输出轴的安装:

与分割器输入、输出轴有关的联接，应是在回转方向上刚性好，没有反向冲击、旋转稳定的联接。

在分割器的输入、输出轴上安装转台、链轮、皮带轮、齿轮、法兰盘等联接时要注意。

( 1 )、禁止用锤子***击打，无理冲击。以免损坏分割器内部的凸轮和滚针轴承。

( 2 )、输入、输出轴及其外伸刚性轴不能无理架设，应进行充分的中心调整。

( 3 )、输入、输出轴是精加工的 h6 级，孔径精加工成 H6 级，压入较理想。在此要避免孔、轴上下极限偏差的配合。键联接不能过松。

( 4 )、加工零件、附件、夹具、工具安装时，相对于工作台的偏心或工步误差要通过仪器检测调整消除。

用途/应用领域

凸轮分割器是实现间歇运动的机构，具有分度精度高、运转平稳、传递扭矩大、定位时自锁、结构紧凑、体积小、噪音低、高速性能好、寿命长等***特点，是替代槽轮机构、棘轮机构、

不完全齿轮机构、气动控制机构等传统机构的理想产品。

本产品广泛应用于制药机械、压力机自动送料机构、食品包装机械、玻璃机械、陶瓷机械、

烟草机械、灌装机械、印刷机械、电子机械、加工中心自动换刀装置等需要把连续运转转化

为步进动作的各种自动化机械上。

它的机械结构:一根由电机驱动的输入轴，凸轮副，输出轴或法兰盘。用于安装工件及定位

夹具等负载的转盘就安装在输出轴上。

凸轮分割器在结构上属于一种空间凸轮转位机构，在各类自动机械中主要实现了以下功能:

1.圆周方向上的间歇输送

2.直线方向上的间歇输送

3.摆动驱动机械手

品牌介绍

  本公司特聘台湾***技术专家组成专业的技术研发团队，引进国际***的制造技术切实提升研发制造能力，并秉承***的创意思维与精益求精的创业态度，斥巨资引进德国五轴联动数控凸轮研磨加工中心以及精密检测仪器，限度的为客户提供***，性能的高速精密凸轮分割器。强大的研发力量与生产实力生产出的产品囊括了[32D-450D]所有分割器系列。
